數值航測製圖

本分署早期為配合森林資源及土地利用調查與臺灣地區像片基本圖測製工作，引進航測技術，購置飛機及航空攝影機執行航攝影像蒐集工作，並引進德國類比正射製圖技術，進入機械立體製圖時期。84年起為提升圖資產製技術，導入數化製圖系統，航空照片經高解析度掃描後以個人電腦結合新購置數化測圖儀(P33)，可同時進行數值地形圖測繪，將製圖業務由傳統機械立體製圖時期推向數值製圖之新領域。
隨著科技的進步，96年購置新型航測數位相機，配合數值航測工作站及數位訊號立體製圖套件設備，搭配機載定位定向系統(Position and Orientation System, POS)資料與數值地形模型。目前主要製圖業務如下：

(一)數值影像正射作業

本分署製作之數值航攝正射影像主要以POS取得資訊進行解算，獲取相機之位置與姿態參數即外方位參數等資料，並使用外部數值地形模型，縮短製作時程，可大量批次快速產製出比例尺一致及帶有地理坐標之正射影像。
經以地面實測點位坐標或其他可靠來源點位坐標進行精度檢查作業，確認在合理精度範圍，接續進行影像色調處理及影像鑲嵌等程序，並參照比例尺五千分之一的基本圖制式圖幅進行規格化輸出，以利管理及應用。最後再進行機敏區域遮蔽處理及圖幅資訊編纂後，即作為正射影像成圖產品供應。
　

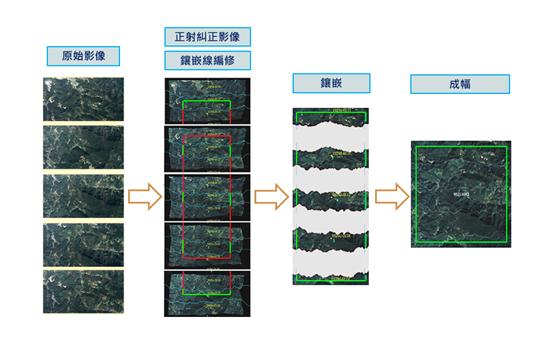

數值影像正射作業示意圖
　

(二)類比式航空照片正射作業

為延伸航攝影像應用之時間軸度，使早期之類比形式(即底片)航空照片更為活用，便於農林漁牧及國土利用之監測及分析，爰將歷史航攝底片經精密數位掃描儀進行數化轉製。並將不具備方位資訊之歷史航攝影像，運用航測方法重新定位，並產製正射影像。
辦理類比式航空照片正射作業時，應依掃描影像之框標，建立像片內方位後，以人工逐一尋點方式，於現有正射影像與類比航照影像上尋找大量地物未曾變遷之相同點位，並套疊數值地形模型資料，推算各地物點地面三維坐標，施行量測，再以影像空間後交會(單張)或空中三角平差方式，計算類比航照影像外方位資訊，始可進行正射處理作業。
　

類比式航空照片掃描影像
　

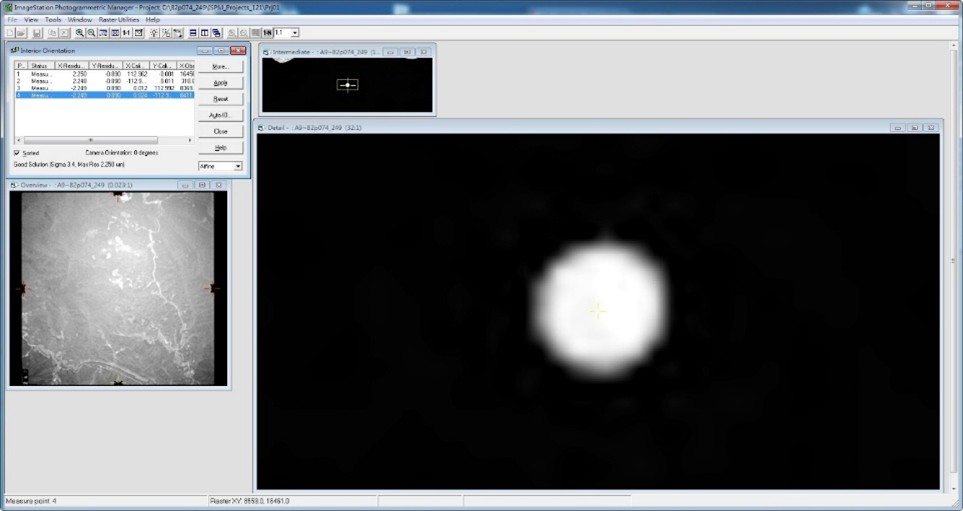

類比影像框標量測
